Универсальный сетевой фильтр и его конструкция
А.Кузьменко, RV4LK.
Включив однажды в одну сетевую розетку радиоприемник "ВОЛНА-К" и компьютер "Пентагон-128" с дисководом и блоком питания, обнаружилось, что эти устройства оказались плохо совместимыми. Вся компьютерная техника выдавала мощный и широкий спектр радиопомех, так что бедняжка "ВОЛНА" ревела практически в любой точке диапазона от 12 кГц до 23,5 МГц. Помехи были и на TV. Все это и навело на мысль сделать и установить сетевой фильтр, что. не помешало бы и в случае эксплуатации любительской радиостанции, но все откладывалось "на потом". Спектр помех был очень широк и решение пришло по аналогии с анодным дросселем в выходном каскаде лампового усилителя мощности. Прикинув коэффициент полезного действия [1] для разных частот, я понял, -фильтр должен быть трехсекционным.
Классический вариант [2] на ферритовом кольце, рис.1 при намотке 10 витков на магнитопроводе 600НН К32х16х6 или 400НН К40х25х7,5 и конденсаторах С1 ... С4 = 0,01 мкФ показал худшие результаты. Возможно, из-за малой емкости конденсаторов, которая должна быть как минимум на порядок больше 0,1 ... 0,22 мкФ.
Найти проходные (высокочастотные) конденсаторы такой емкости мне нс удалось. Максимальная емкость конденсаторов КТП-3 0,015 мкФ. Бумажные проходные конденсаторы имеют большие величины емкостей, но позволяют эффективно подавлять в основном низкочастотные помехи бытового и промышленного происхождения, проникающие в радиоприемник из сети переменного тока.

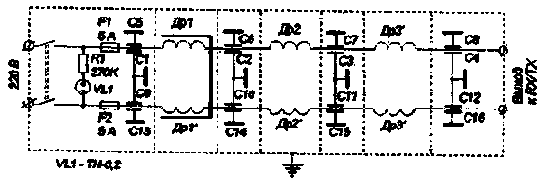

Поэтому потребовалось сделать сделать универсальный сетевой фильтр, который бы нс пропускал высокочастотные помехи из сети в радиоприемник или трансивер при приеме и, наоборот, в электрическую есть при передаче. Схема сетевого фильтра приводится на рис.2.
рис.2
Детали.
В фильтре используются конденсаторы С1 ... С4, С9 ... С12 - КПБ - 0,022 мкФ - 500 В С5 ... С8, С13 ... С14 - КТП-3 - 0,015 мкФ - 500 В (керамические, красного цвета с резьбой М8 - 0,75).
Как видно из схемы, керамические и бумажные проходные конденсаторы включены попарно-параллельно. "Неонка" VL1 -индикатор включения фильтра в сеть. Дроссели L1 и L1' намотаны обычным двойным сетевым проводом,в изоляции (например, от сгоревшего паяльника) на семи, сложенных вместе плоских ферритовых стержнях для магнитной антенны. Общее сечение магнитопровода 4,2 см2. Стержни плотно уложены друг на друга и обмотаны тремя слоями лакоткани. Поверх нее намотана обмотка, содержащая семь витков. Получившийся элемент больше похож на проходной трансформатор, чем на дроссель, рис.3.
рис.3 Дроссели L1 и L1' можно намотать и на ферритовом кольце проницаемостью 400 - 2000 НН. Его поперечное сечение выбирается из расчета 0,25 см.кв. на 100 Вт, потребляемой из сети мощности, с целью избежать подмагничивания из-за асимметрии сетевого напряжения. Данные по сечению магнитопровода приводятся с некоторым запасом. В нашем случае мощность равна максимальной (по сечению) и составляет
Дроссели L2 - 2' и L3 - 3' намотаны проводом ПЭВ-2 диаметром 1,5 мм. Максимальный ток определяется по формуле
d - диаметр провода, мм j - плотность тока, А/мм.кв, которую можно принять 4 ... 6 А/мм.кв. При плотности тока 4,5 А/мм2 максимальный ток составит

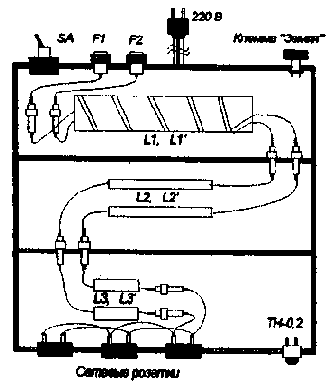

Можно допустить, что мощность фильтра может достигать 2000 Вт, так как он рассчитан с некоторым запасом. Для обычной работы такая мощность вряд ли потребуется, но фильтр изготовлен на все случаи жизни. Дроссели L2 - 2' намотаны на керамических стержнях диаметром 12 мм и длиной 115 мм до полного заполнения. Дроссели L3 - 3' - бескаркасные, содержат по 9 витков и намотаны с шагом для уменьшения межвитковой емкости и лучшей защиты от самых высокочастотных наводок на оправке диаметром 10 мм и длиной 41 мм. Сетевой фильтр, состоит из трех секций, каждая из которых с некоторым перекрытием работает в определенной области частот - L3 - 3' в области высоких частот, L2 - 2' в области средних частот, L1 и L1' в области низких частот. В целом же, в работе принимают участие все секции фильтра совместно. Эскиз фильтра приведен на рис.4. Конструктивно фильтр собран в трех экранированных секциях, которые помещаются в металлический корпус 190х190х70 мм. Дроссели, находящиеся в соседних секциях, соединяются через проходные конденсаторы, установленные на вертикальных перегородках. Крепление дросселей осуществляется при помощи стоек из оргстекла толщиной 10 мм, в котором высверливают иди растачивают соответствующие отверстия.
Эскиз фильтра Для подключения используются разъемы МРН. К нему подводятся сетевые экранированные провода от трансивера и усилителя мощности и, который, обладая распределенной емкостью, дополнительно снижает высокочастотные наводки. Экранирующие оплетки проводов соединяются с клеммой "земля", а сам фильтр (корпус) коротким толстым проводом (оплетка коаксиального кабеля РК-3) заземляется. Фильтр снабжен обычной сетевой розеткой или розетками для подключения бытовой аппаратуры, например, компьютера и блоков его составляющих. Качество работы фильтра кратко можно охарактеризовать следующим образом. Радиоприемник "Волна-К" с подключенным компьютером смог принимать любительские радиостанции на комнатную антенну и были слышны лишь отдельные "попискивания" компьютера с уровнями не более 3-5 баллов. Литература.
1. Ю.Рогинский "Экранирование в радиоустройствах" 1970 г.
2. Журнал "Радио" N 10 1983 г. (Радио - Дизайн N 1-98)
