Преобразователь напряжения для батарейной аппаратуры. ПН-31 (С) РИНТЕЛ
Сай Олег, (RA3XBJ).

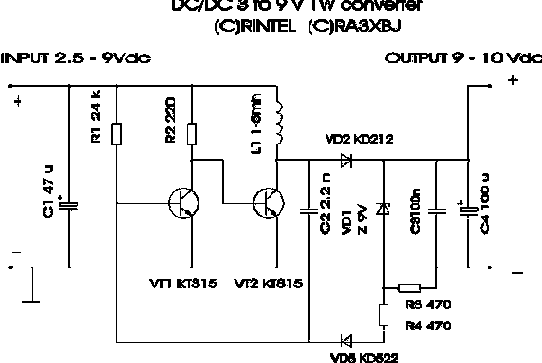

Преобразователь предназначен для питания радиоэлектронной аппаратуры с номинальным напряжением питания 5 … 9 вольт от батареи на 2 … 4.5 вольт, в том числе и для источников аварийного питания. Максимальная мощность преобразователя до1.5 - 2 вт, ток холостого хода при выходном напряжении 9 вольт и питании от источника 2.2 в составляет около 30-35 ма. КПД преобразователя при выходном напряжении 9 в и питании от источника 2.2 в около 75 %. Выходное напряжение преобразователя задается применяемым стабилитроном. Дроссель намотан на ферритовом кольце диаметром 10 мм и имеет 40 витков провода ПЭВТЛ - 0.35. Размер печатной платы 40х23 мм.
Вопросы по конструкции можно задать автору soll@kaluga.ru
