Электронные устройства на микросхеме LM723,
Электронные устройства на микросхеме LM723, в основном, отображались на страницах зарубежной печати. На страницах российских журналов электронные устройства на данной микросхеме не печатались. Можно предположить, что данная микросхема не пользовалась (в то время) у советских радиолюбителей спросом, потому, что выпуск ее был только за рубежом. Многие сайты Интернета предоставляют информацию, что, якобы, у LM723 есть аналоги. Многие радиолюбители утверждали о том, что данная микросхема аналог российской КР142ЕН1А-Г (I). Многие утверждают, что аналог LM723 – это КР142ЕН14. Посмотреть данные по КР142ЕН14 можно в (III). Я считаю, что аналог – это устройство или микросхема один в один схожи, по всем параметрам и графическим изображениям, с оригиналом. Микросхема LM723 на данный момент российского аналога не имеет. Микросхема выпускается компанией SGS-THOMSON Microelectronics.
Рис.1
Микросхема выпускается в пластмассовом, керамическом и круглом (металл) корпусах. Рис.1
Более подробную информацию о LM723 можно посмотреть в Интернете (II).

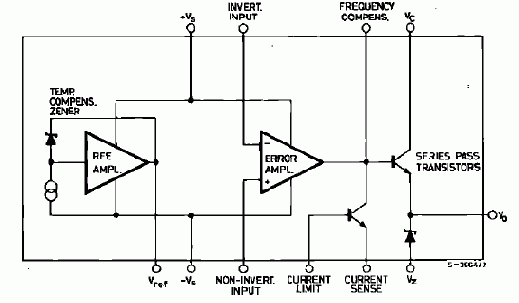

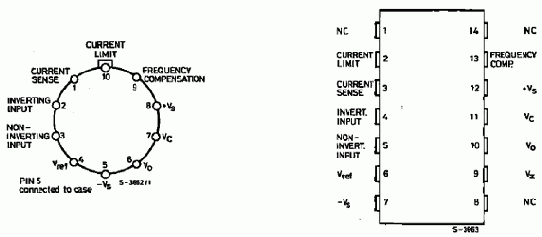

Блок схема LM723 и обозначение ножек (в зависимости от корпуса) представлены на рис.2 и рис.3.
Рис.2
Технические характеристики микросхемы следующие:
- Максимальное входное напряжение ..........................40 В. - Выходное напряжение ................................. 2 – 37 В. - Ток микросхемы ........................................ 150 МА. - При работе с внешним транзистором, ток может достигать ... 10А.
Более полные данные можно посмотреть в (II).
В настоящее время микросхема стала доступна не только российским радиолюбителям, но и радиолюбителям ближнего зарубежья, тем более, что цена данной микросхемы не велика.
В настоящее время мной был разработан блок питания для домашней лаборатории на LM723 c характеристиками:
- Входное напряжение ...................................... 37 В. - Выходное напряжение ................................. 0 – 30 В. - Ток нагрузки ......................................... 3 – 5 А.
Схема блока питания представлена на рис. 4.

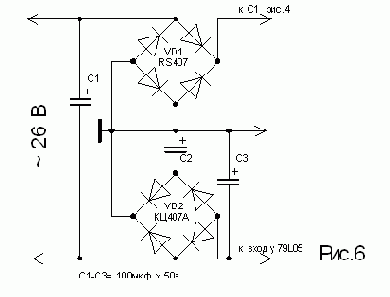

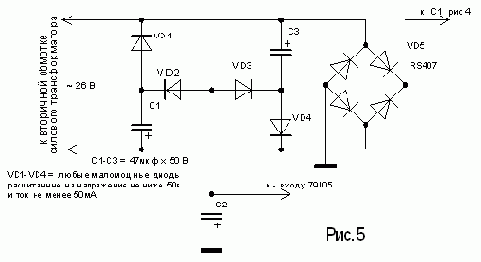

Если блок питания питать от одной вторичной обмотки силового трансформатора, то для подачи на R10 отрицательного напряжения, можно применить следующие схемотехнические решения представленные на рисунках 5 и 6. (IV).
В своем варианте я нашел решение, показанное на рис.7.(VI)
Радиолюбители могут применить и свои решения в получении отрицательного напряжения -5 в.
При сборке блок питания начал работать сразу. Резистор R9 выводят на максимум и подстроечным резистором R10 устанавливают верхний предел регулировки выходного напряжения – 30 В. После недолгого прогрева устройства, движок резистора R9 переводят на минимум. Нижний предел регулировки должен быть 0 В. Затем вольтметр ставят на предел «милливольт» и, если выходное напряжение больше 50 – 70 мВ, подбирают резистор R7. В моем варианте нижний предел удалось снизить до 5 мВ. Что для большинства радиолюбительских задач вполне допустимо. Если нет транзистора КТ827А, то можно использовать транзистор КТ818Г или 2N3055. Вместо транзистора КТ815Г, транзисторы КТ3102, ВС107. Резистор R10 подстроечный, многооборотный из серии СП5. Резистор R9 желательно применить типа СПП3 проволочного типа. Транзистор VT2 рис.4 располагается на радиаторе, мощность которого зависит от выходного тока блока питания. Блок защиты особенностей не имеет (VII). Во время срабатывания защиты, реле К1 перемыкает своими контактами резистор R9 и на выходе блока питания устанавливается 0 В. В таком режиме реле служит гораздо дольше и контакты не выгорают. Конденсатор С1 применен малогабаритный, типа К50-6 (Samsung (M)+850 SMS), 10000мкф х 50В.
Диодный мост марки RS407 - рассчитанный на ток 3-3,5А. На ток 4- 5А диодный мост выбирается мощнее, типа RS602. Силовой трансформатор можно выбирать, ориентируясь на ток.
Из приближенного расчета 1А на 25-30 ВТ. В данном случае на ток 3А мной был применен трансформатор мощностью 100 ВТ (ОСМ-0,1У3). Печатная плата не разрабатывалась. Блок питания был собран навесным монтажом (Если потребуется печатная плата под конкретные элементы, можете обратиться на мой e-mail, я помогу).
Если потребуется увеличить пределы выходного напряжения стабилизатора до 60 В, то, «безболезненно», вместо LM723 можно применить микросхему L146, входное напряжение у которой 80 В (VIII). Эта микросхема, в настоящее время, не дефицитна.
Кстати, во время отладки блока питания, в панельку, вместо LM723, была вставлена микросхема российского производства КР142ЕН14. Работать она, естественно, не стала. Это еще раз подтверждает, что российских аналогов у LM723 (данной модификации) нет.
К написанию этой статьи меня подтолкнуло много просьб и вопросов у радиолюбителей в Интернете по LM723. Есть еще и MA723, MAA723, но это уже другое.
С уважением,
Ветеран труда, Анатолий Николаевич Патрин.
г.Кирсанов, Тамбовская обл.
Mailto: patrin@tamb.ru
Литература I. А. Щербина, С. Бла-гий, В. Иванов. При-менение микросхем-ных стабилизаторов серий 142, К142, КР142. "Радио", 1991, №3, с.47; №5, с.68. II. http://asu.info.kuzbass.net/documentation/pdf/lm/ III. Нефедов, В.Головина. Микросхема КР142ЕН14. "Радио", 1993, №10, с.42; 1994, №1, с.41; №2, с.43. IV. FUNKAMATEUR №1 1984г. стр.30 (Германия). V. FUNKAMATEUR №2 1984г. стр.74 (Германия). VI. РАДИО ТЕЛЕВИЗИЯ ЕЛЕКТРОНИКА №4 1990г. стр.28 (Болгария). VII. RADIOTECHNIKA №9 1986г. стр.436 (Венгрия). VIII. РАДИО ТЕЛЕВИЗИЯ ЕЛЕКТРОНИКА №5 1985г. стр.33 (Болгария)
